Wasserstrahlschneidmaschinen

In der Natur wird die Kraft fließenden Wassers seit Jahrmillionen genutzt. Der Grand Canyon in den USA oder der Fish-River-Canyon in Namibia mit ihren mehrere 100 m tiefen, vom Wasser geschnittenen, Schluchten sind nur einige Beispiele dafür, über welche Kraft fließendes Wasser verfügt. Vom Menschen genutzt wird die Wasserkraft seit Jahrtausenden zum Antrieb technischer Einrichtungen und Maschinen. Seit der Wasserdruck durch Pumpen gezielt erhöht werden konnte, wird Wasser auch als Medium zum Abtragen und Schneiden eingesetzt.
Wasserstrahlschneiden ist ein universelles Schneidverfahren mit dem fast jedes Material zu schneiden ist. Mit Schneiddrücken bis 700 MPa (7000 bar) lassen sich auch die härtesten Werkstoffe schneiden. Je nach Anforderung wird mit reinem Hochdruckwasserstrahl oder mit Wasserbrasivstrahl geschnitten. Mit dem reinen Hochdruckwasserstrahl werden hauptsächlich
Werkstoffe mit geringer Festigkeit bzw. Härte geschnitten. Der Einsatzbereich liegt in der
Lebens- und Textilmittelindustrie, beim Kunststoff und Dünnblech schneiden und sowie in der
Medizintechnik. Der Schneiddruck liegt zwischen 10 und 700 MPa.
Zum Schneiden von harten und dicken Werkstoffen, Werkstoffen mit hoher Festigkeit wird der
Wasserabrasivstrahl eingesetzt. Dabei wird dem Hochdruckwasserstrahl in einem Anteil von
5 - 10% ein abrasiver Schleifsand (z.B. Granat oder Olivin) beigemischt. Die Wirkung ist eine
Mikrozerspanung mit der Stahl bis 150 mm und Granit bis 200 mm Dicke geschnitten werden
kann.
Das Wasserstrahlschneiden ist ein kaltes Trennverfahren. Es gibt keine Gefügeveränderung
in der Schneidzone. Mit dem dünnen Schneidstrahl steht ein universelles Werkzeug zur Ver-
fügung, mit dem beliebige Konturen geschnitten werden können.

Infos zur Technik
Wasserstrahlschneiden

Abrasiv-Wasserstrahlschneidmaschinen


CNC Wasserstrahlschneidmaschine DWJ-C-1020
CNC Wasserstrahlschneidanlage
Bezeichnung Technische Daten
Bauart Kragarmmaschine
Maschinentyp DWJ-C-.....
Arbeitsbereich (X x Y) 550 x 550 mm,
1000 x 1000 mm
1250 x 1250 mm
1500 x 1500 mm
1500 x 2000 / 2500 mm
1500 x 3000 / 4000 / 6000 mm
1800 x 3000 / 4000 mm
2000 x 2000 / 2500 mm
2000 x 3000 / 4000 / 6000 mm
Z-Achse 200 mm
Betriebsdruck 420 MPA (4200 bar)
Maschinenausstattung Abrasivwasserstrahl-Schneidkopf,
Hochdrucksystem,
CNC-Steuerung

Optionen

 Reinwasserstrahlschneidkopf,<

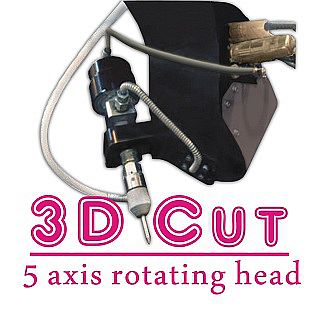

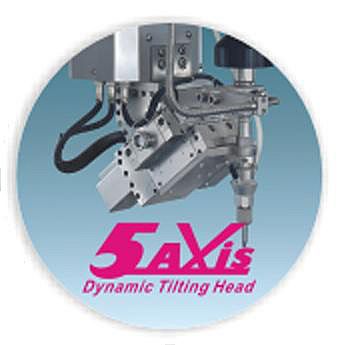

3-D-Schneidkopf,

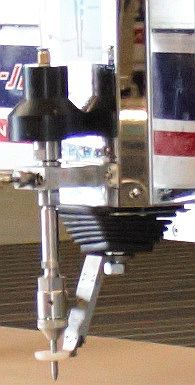

3-D-Kopf für Vertikalausgleich,
Autofocus,
autom. Be- und Entladesystem
Einsatzbereich Schneiden von Stein, Metall, Glas,
Kunststoff, Holz, Verbundmaterial,
sowie jedes andere Werkstoff,
für Werkstatt, Ausbildung, Musterbau, Produktion,
Einzel- und Serienfertigung,
Werkstückdicke bis 200 mm,
Konturtoleranzen: 0,1mm


Werkstückbeispiele: Stein Holz GFK Metall

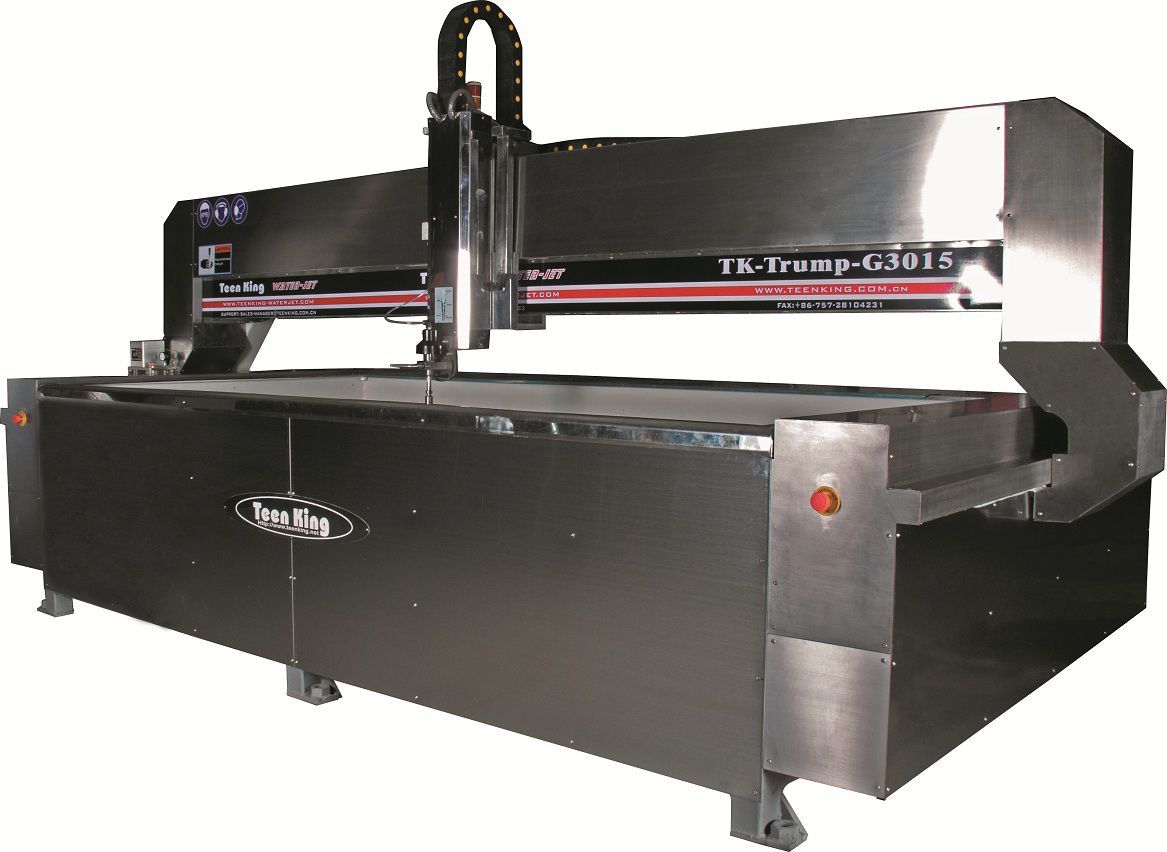

CNC Wasserstrahlschneidmaschine DWJ-G-1530
CNC Wasserstrahlschneidanlage
Bezeichnung Technische Daten
Bauart Portalmaschine
Maschinentyp DWJ-G-.........
Arbeitsbereich (X x Y) 800 x 600 mm
1000 x 1000 mm
1200 x 1200 mm
1500 x 1500 mm
2000 x 1500 / 2000 / 3000 mm
2500 x 1500 mm
3000 x 1500 / 2000 / 3000 mm
3000 x 4000 / 6000 / 12.000 mm
4000 x 1500 / 2000 / 6000 mm
4000 x 8000 / 12.000 mm
Z-Achse 200 mm
Betriebsdruck 420 MPA (4200 bar)
Maschinenausstattung Abrasivwasserstrahl-Schneidkopf,
Hochdrucksystem,
CNC-Steuerung

Optionen

 Reinwasserstrahlschneidkopf,<

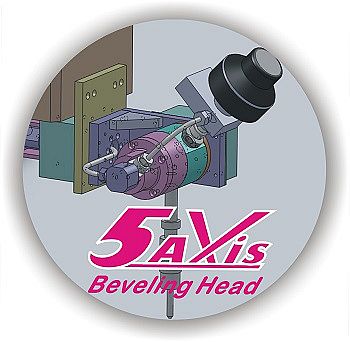

3-D-Schneidkopf,
3-D-Kopf für Vertikalausgleich,
Autofocus,
autom. Be- und Entladesystem
Einsatzbereich Schneiden von Stein, Metall, Glas,
Kunststoff, Holz, Verbundmaterial,
sowie jedes andere Werkstoff,
für Werkstatt, Ausbildung, Musterbau, Produktion,
Einzel- und Serienfertigung,
Werkstückdicke bis 200 mm,
Konturtoleranzen: 0,1mm

CNC Wasserstrahlschneidmaschine DWJ-G-3060

  Optionen (Beispiele)

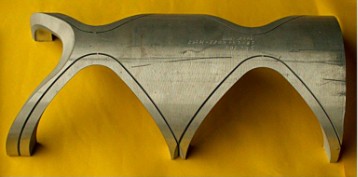

Werkstückbeispiele: Rohrsegment Rohr Glas Strangpreßwerkzeug

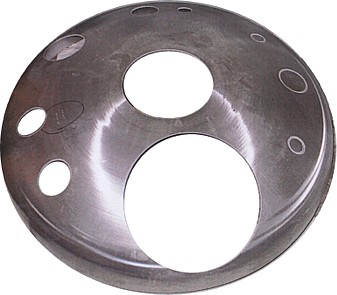

  Werkstückbeispiele: Rohr Klöpperboden

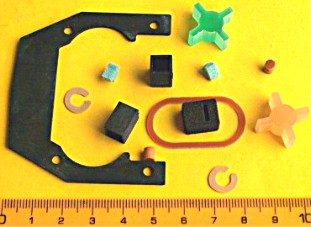

Werkstückbeispiele. Gewebe, Polyamit Schaumstoff Gummi Kunststoff
