Rohrendenumformmaschinen
Rohre die in der Metallindustrie verarbeitet werden, müssen häufig an den Enden mit Anschlußfor-
men versehen werden. Manchmal reicht der Zuschnitt, aber oft muß das Rohr spanend oder durch
Umformen in die geforderte Form gebracht werden. Damit lassen sich an Rohrenden fast beliebige

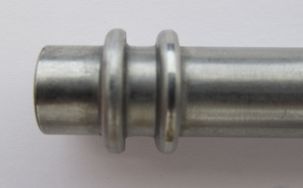

Formen erzeugen. Mit Aufweiten, Einziehen und Stauchen, als einzelne Arbeitsschritte oder in
Kombination, lassen sich die kompliziertesten Geometrie formen. Je nach Umformgrad und dem
Dehnungsverhalten des Materials ist ein oder sind häufig auch mehrere Arbeitsgänge notwendig.
Ein kompetenter Hersteller von Rohrendenbearbeitungsmaschinen ist die Firma MOBITEC.
MOBITEC baut Rohrendenumformmaschinen für das Aufweiten, Einziehen, Bördeln und Stauchen
der unterschiedlichsten Rohrendformen. Eine weitere Maschinengruppe sind die Rohrrollier- und
Rohrbeschneidmaschinen, für das Formen von Sicken und Ablängen von Rohren.
Die Umformaschinen von MOBITEC arbeiten, wenn möglich mit elektro-mechanischen Antrieb der Umformwerkzeuge. Umformkräfte bis 160 kN sind so wirtschaftlich zu realisieren. Dieser Antrieb
gewährt eine präzise Steuerung, hohe Prozeßsicherheit bei niedrigen Energiekosten.

MOBITEC Rohrendenbearbeitungsmaschinen
Bezeichnung Technische Daten
Maschinentyp REB EP 10-x-1 / REB EP 10-x-2
Rohrdurchmesser 2 - 30 mm
Maschinenausstattung elektro-pneumatisch Umformung,
max. 160 kN Umformkraft
1-2 Spannstationen
1-8 Werkzeuge auf Linearschlitten mit NC-Achsen
Zykluszeiten 1,5 - 3 sec
Automatische Rohrzuführung,
Montagestation,
Meß- und Prüfenrichtung
Einsatzbereich Doppelseitiges Umformen,
Hydraulikleitungen, Apparatebau,
Heizungs-, Klimabau, Solartechnik,
Fahrzeugbau, Musterbau, u.a.

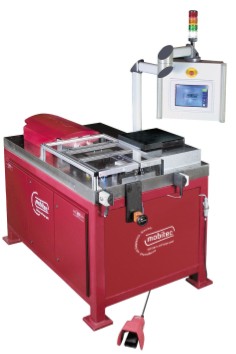

REB RP 10-2-1

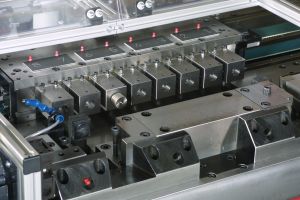

Werkzeugmagazin

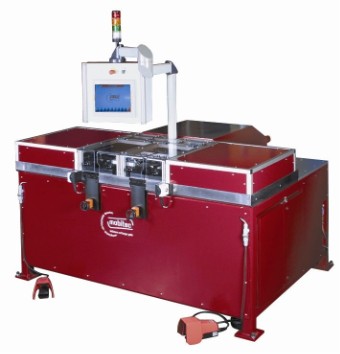

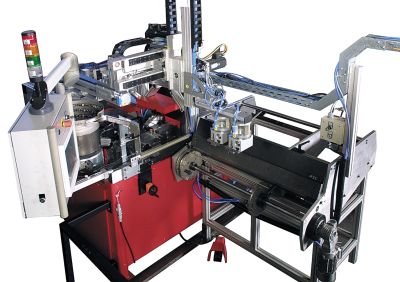

REB RP 10-8-2 REB 10-3-1-automatisiert
MOBITEC Rohrendenbearbeitungsmaschinen
Bezeichnung Technische Daten
Maschinentyp REB H x-x-x
Rohrdurchmesser 2 - 30 mm
Maschinenausstattung hydraulische Umformung,
160 und 250 kN Umformkraft
1 oder 2 Spannstationen
1-8 Werkzeuge auf Linearschlitten mit NC-Achsen
Automatische Rohrzuführung,
Montagestation,
Meß- und Prüfenrichtung
Einsatzbereich Hydraulikleitungen, Heizungs-, Klimabau, Fahrzeugbau, Musterbau,

siehe auch Rohrendenbearbeitung mit
MOBITEC-Rolliermaschinen
