Laserschneiden in der Fertigung

Die Lasermaterialbearbeitung hat sich zum dominierenden Fertigungsverfahren in entwickelt. Bei der Bearbeitung von Platinen, Formteilen, Rohren und Profilen mit Wandstärken <1 bis 60 mm ist es eine der wirtschaftlichsten Technologie. Die Firma BODOR schneidet mit 30 kW-Faser-Laser heute 115 mm dicke Bleche mit sehr guter Genauigkeit und Schnittqualität. Die zu bearbeitenden Materialien sind fast unbegrenzt. Fast jedes Material ist heute mit der Lasertechnik zu bearbeiten. Der Schwerpunkt liegt noch in der Metallbearbeitung, dabei macht der Einsatz in der Blechfertigung den größten Anteil aus. An Bedeutung gewinnt die Lasertechnik auch bei der Bearbeitung von Holz, Glas, Kunststoffen, faserverstärkten Kunststoffen und ... Der Lasertechnik sind materialseitig kaum Grenzen gesetzt. Das gleiche gilt für alle Branchen in denen Werkstücke in irgendeiner Weise bearbeitet werden.
Das Laserschneiden ersetzt durch seine universelle Einsatzfähigkeit viele spanende Fertigungsverfahren. Hohe Schnittgeschwindigkeit mit guter Schneidqualität und kleinsten Toleranzen, garantiert präzise Werkstücke, die oft ohne Nachbearbeitung weiterverwendet werden können. Durch minimalen Rüstaufwand sind auch Losgrößen ab ein Stück kostengünstig zu fertigen.
Als Strahlquelle dominiert jetzt der Faser-Laser. Dieser besteht aus einer optischen Faser die mit einem laseraktiven Medium dotiert ist. Durch Leuchtdioden wird das laseraktive Medium angeregt und ein Laserstrahl emittiert. die Laserstrahlführung zum Schneidkopf erfolgt mit Lichtleitkabel. Er hat den CO2-Laser verdrängt. Durch Vorteile bei der Investition, Laser-Wirkungsgrad, Lebensdauer, Wartung.
Der CO2-Laser ist ein Gaslaser. Hier ist das Kohlendioxid die laseraktive Komponente im Gasgemisch. Der laserstrahl wird über Spiegel vom Resonator zum Schneidkopf geführt. Dieses System ist sehr wartungsintensiv.
Ein weiterer Festkörperlaser ist der YAG-Laser. Bei diesem Resonator ist das aktive Lasermedium
Neodym in einem Ytrium-Aluminium-Granat-Kristall eingelagert. Die Anregung erfolgt durch Licht.
Dafür werden hauptsächlich Dioden eingesetzt.
Die Zukunft gehört den Dioden gepumpten Lasern. Diese sind wartungsarm, haben eine lange Lebens-
dauer und einen hohen Wirkungsgrad. Bis zu 30% der eingebrachten Energie.
Als Maschinentyp dominiert beim Laserschneiden von Blechen (2D) die fliegende Optik. Der Vorteil ist,
daß die bewegten Massen gering und immer gleich sind. Hohe Beschleunigungen und Schneidgeschwin-
digkeiten werden erreicht.
Der hauptsächlichen Einsatzbereich der verschiedenen Laserstrahlquellen sind:
- CO2-Lasern: Metall, Kunststoff, Glas, Holz, Leder,
- Faserlaser: Metall, Buntmetall, Glas
- YAG-Laser: Metall, Buntemetalle,
- Eximer-Laser: Medizintechnik.





bietet Faser-Laserschneidmaschinen für fast
alle Anwendungen bei der Blech- und Rohrbearbeitung



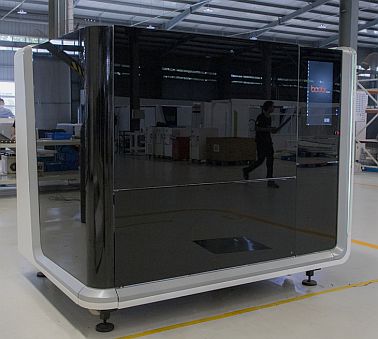

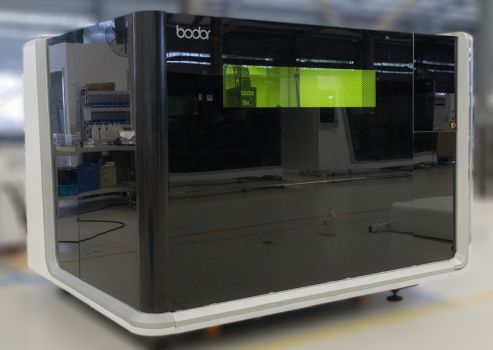

BODOR Präzisions-Laserschneidmaschinen

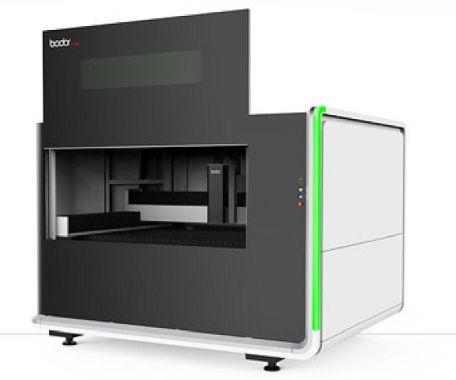

i3 Serie i5 Serie
Anwendung:
2D-Bleche, Stahl, Edelstahl,
Kupfer, Aluminium, Metall-
legierungen
Musterteile

Technische Daten:

Maschinentyp: i3 i5 i7
Arbeitsbereich: 600 x 600 mm 900 x 1300 mm 1000 x 1500 mm
X-Achse: 600 mm 900 mm 1000 mm
Y-Achse: 600 mm 1300 mm 1500 mm
Positioniergenauigkeit (X/Y-Achse) 0,01 mm 0,03 mm 0,03 mm
Wiederholgenauigkeit (X/Y-Achse) 0,004 mm 0,02 mm 0,02 mm
Laserleistung 1000 / 1500 / 2000 W 1000 / 1500 / 2000 / 3000 W
max. Verfahrgeschwindigkeit 80 m/min 60 m/min 60 m/min


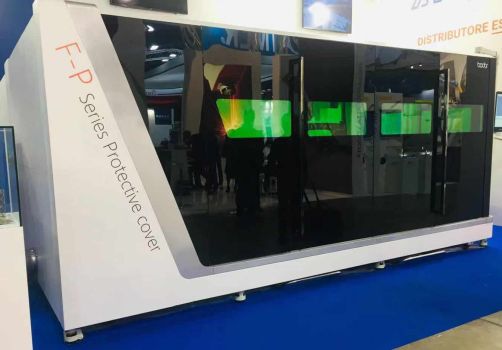

BODOR - Produktions-Laserschneidmaschinen Serie P - Singletisch


F 3015 P

Technische Daten:

Maschinentyp: F3015P
Arbeitsbereich: 3000 x 1500 mm
X-Achse: 3000 mm
Y-Achse: 1500 mm
Positioniergenauigkeit (X/Y-Achse) 0,03 mm
Wiederholgenauigkeit (X/Y-Achse) 0,02 mm
max. Beschleunigung 1,5 G
max. Verfahrgeschwindigkeit 140 m/min
max. Leistungsaufnahme 20 kW/48A
Laserleistung 1000/2000/3000/4000 W

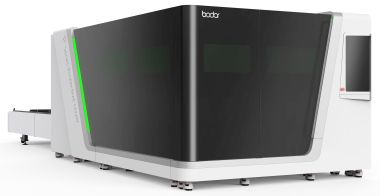

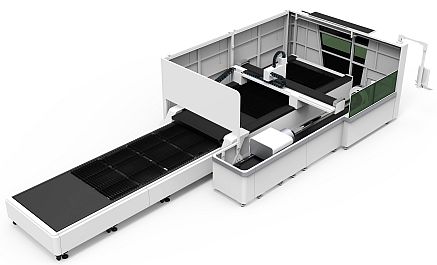

BODOR Produktions Faser-Laserschneidmaschinen Serie P - Wechseltisch

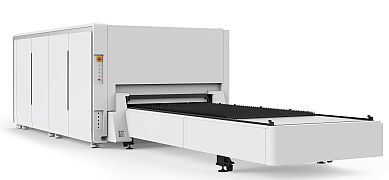

P 3015


Musterteile

Technische Daten:

Maschinentyp: P3015 P4020 P6015/P6020/6025 P8025
Arbeitsbereich: 3000 x 1500 mm 4000 x 2000 mm 6100 x 1500 mm
6100 x 2000 mm
6100 x 2500 mm		 8100 x 2500 mm
X-Achse: 3000 mm 4000 mm 6000 mm 8000 mm
Y-Achse: 1500 mm 2000 mm 1500 mm
2000 mm
2500 mm		 2500 mm
Positioniergenauigkeit (X/Y-Achse) 0,03 mm 0,05 mm 0,05 mm 0,05 mm
Wiederholgenauigkeit (X/Y-Achse) 0,02 mm 0,03 mm 0,03 mm 0,03 mm
max. Beschleunigung 1,5 G 1,5 G 1,5 G 1,5 G
max. Positioniergeschwindigkeit 140 m/min 140 m/min 140 m/ min 140 m/min
Laserleistung 1000 / 1500 / 2000 / 3000 / 4000 / 6000 W
max. Leistungsaufnahme



BODOR Produktions Faser-Laserschneidmaschinen Serie PA - automatisches Beladesystem

P 3015 A


Technische Daten:

Maschinentyp: P3015
Arbeitsbereich: 3000 x 1500 mm
X-Achse: 3000 mm
Y-Achse: 1500 mm
Positioniergenauigkeit (X/Y-Achse) 0,03 mm
Wiederholgenauigkeit (X/Y-Achse) 0,02 mm
max. Beschleunigung 1,5 G
max. Positioniergeschwindigkeit 140 m/min
Laserleistung 1000 / 1500 / 2000 W
3000 / 4000 / 6000 W
Lagerkapazität je 1 Palette Bleche und geschnittene Bleche

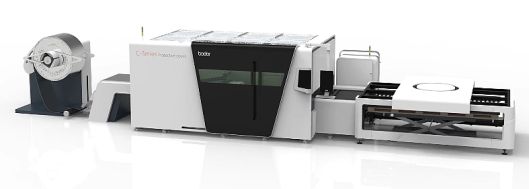

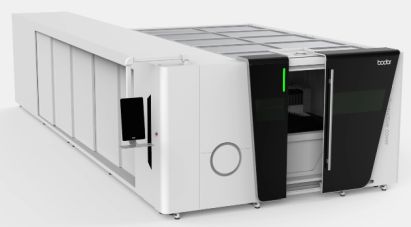

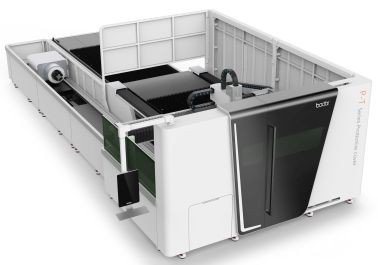

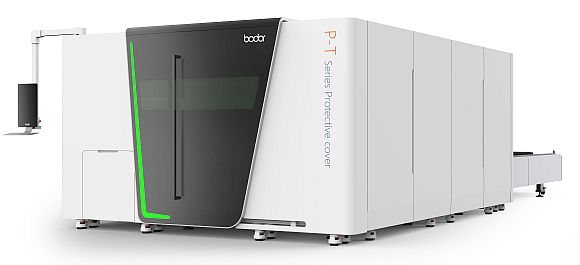

BODOR Produktions Faser-Laserschneidmaschinen Serie PT - Kombination für Blech und Rohr

P 3015 T




Musterteile

Technische Daten:

Maschinentyp: P3015T - 3m P3015T - 6m
Arbeitsbereich Blech: 3000 x 1500 mm 3000 x 1500 mm
max. Rohrlänge 3000 mm 6000 mm
Arbeitsbereich Rohr rund: Ø = 20 - 200 mm
Arbeitsbereich Rohr vierkant: 20 x 20 - 140 x 140 mm
X-Achse: 3000 mm 000 mm
Y-Achse: 1500 mm 2000 mm
Z-Achse: 120 mm 120 mm
Positioniergenauigkeit (X/Y-Achse) 0,03 mm 0,05 mm
Wiederholgenauigkeit (X/Y-Achse) 0,02 mm 0,02 mm
max. Beschleunigung 1,5 G 1,5 G
max. Positioniergeschwindigkeit 140 m/min 140 m/min
Laserleistung 1000 / 1500 / 2000 / 3000 / 4000 W

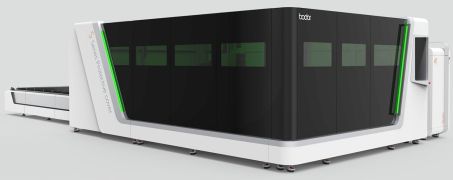

BODOR SuperPower Faser-Laserschneidmaschinen Serie S - Wechseltisch

S 4020


Musterteile

Techniche Daten:

Maschinentyp: S3015 S4020 S6020 / S6025 S8025
Arbeitsbereich: 3000 x 1500 mm 4000 x 2000 mm 6100 x 2040 mm
6100 x 2540 mm		 8100 x 2540 mm
X-Achse: 3000 mm 4000 mm 6100 mm 8100 mm
Y-Achse: 1500 mm 2000 mm 2040 / 2540 mm 2540 mm
Positioniergenauigkeit (X/Y-Achse) 0,05 mm 0,05 mm 0,05 mm 0,05 mm
Wiederholgenauigkeit (X/Y-Achse) 0,03 mm 0,03 mm 0,03 mm 0,03 mm
max. Beschleunigung 2,5 G 2,5 G 2,5 G 2,5 G
max. Positioniergeschwindigkeit 200 m/min 200 m/min 200 m/min 200 m/min
Laserleistung 6000 / 8000 / 10000 / 12000 / 15000 / 20000 / 25000 / 30000 W

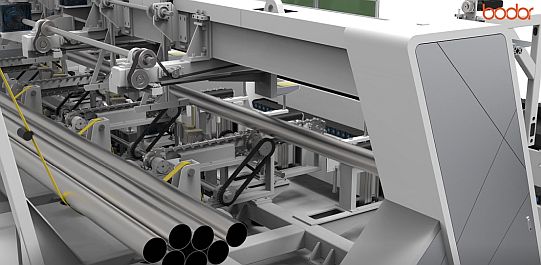

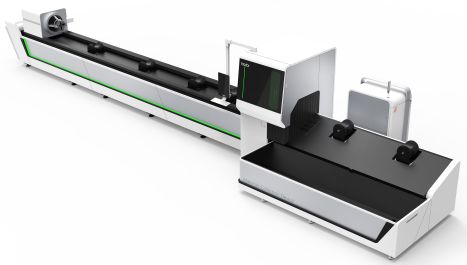

BODOR Rohr-Faser-Rohrlaserschneidanlage

P 3015 A



Musterteile

Technische Daten:

Technische Daten:
Maschinentyp: T230 T260
Rohrlänge: 3000 mm / 6000 mm 3000 mm / 6000 mm
Arbeitsbereich Rohr rund: Ø = 20 - 230 mm Ø = 20 - 260
Arbeitsbereich Rohr vierkant: 20x20 mm - 160x160 mm 20x20 mm - 180x180 mm
Positioniergenauigkeit (X/Y-Achse) 0,05 mm 0,05 mm
Wiederholgenauigkeit (X/Y-Achse) 0,03 mm 0,03 mm
Laserleistung 1000 / 1500 / 2000 / 3000 / 4000 W

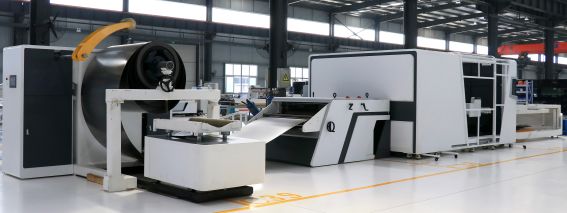

BODOR Faser-Coil-Laserschneidanlage

F 3015 P

Technische Daten:

Maschinentyp: P3015
Arbeitsbereich: 3000 x 1500 mm
X-Achse: 3000 mm
Y-Achse: 1500 mm
max. Unebenheit <= 1,5 mm/ m²
Coil-Innendurchmesser Ø508 / Ø 610 mm
Coil-Außendurchmesser Ø1200 - Ø2000 mm
max. Coil-Breite 1500 mm
Laserleistung 1000 / 1500 / 2000 W
3000 / 4000 W
