Werkstückspannsysteme
Spannvorrichtungen für
Werkstücke in der Fertigung, besonders bei der
Zerspanung, zum Schweißen, zum Messen und
Prüfen, sind ein großer Kostenfaktor. Je
kleiner die Losgröße desto mehr steigen die
Stückkosten und zwingen zum Einsatz universeller
Spannsysteme. Modulare, wiederverwendbare
Vorrichtungssysteme sind die Lösung. Besonders
für das Spannen von Werkstücken mit beliebiger
Geometrie, können damit die Fertigungskosten
drastisch gesenkt werden. Modulare Spannsysteme
müssen nicht nur schnell montiert und nach
Gebrauch demontiert werden können, sondern sie
müssen auch bei großen Kräften eine hohe
Steifigkeit und Positioniergenauigkeit
gewährleisten.
Das Dziersk-Vorrichtungssystem und das
Null-Punkt-Spannsystem von aps erfüllen jedes
für sich diese Vorgaben. |
|
|
|
|
|
Werkstückspann-
und positioniervorrichtung |
|

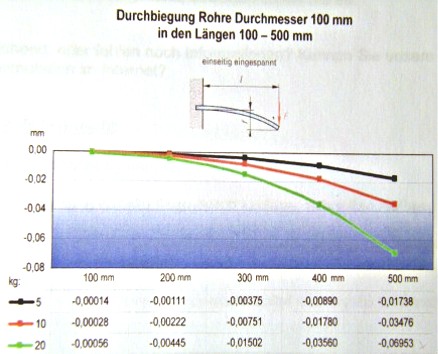

Die Grundstruktur
des Dzierks-Vorrichtungssysteme besteht aus
Rohren. Rund- rohre bieten gegenüber
Rechteckprofilen eine höhere Steifigkeit. Die
Rohre haben unterschiedliche Längen und
Durchmesser. Zum Aufbau einer Auflage- bzw.
Stützfläche werden ein oder mehrere Rohre durch
ausgehalste Querbohrungen ineinandergesteckt.
Jedes Rohr kann in seinem Knoten beliebig gedreht
und verschoben werden. Die Klemmung erfolgt durch
ein Druckstück im Rohr und einer großen
innenliegenden Klemmschraube. Das ist die
Grundstruktur.
Dazu kommen Ergänzungen wie Teleskoprohr,
Gelenkstücke, 3-Wege-Positionier- würfel,
Spann- und Klemmeinrichtungen. Auf beliebig
großen, liegenden oder stehenden Grundplatten
montiert, können diese
"Baum"konstruktionen ym-genau jeden
Auflagepunkt im Raum bilden.
Durch das DZIERSK-Vorrichtungssystem entstehen
erhebliche Kostenvorteile:
- durch das Rohrsystem,
- durch die einfache Montage,
- durch die begrenzte Lagerhaltung.
|
|
|
|
|
|
|
Konzept Positionier"baum" |

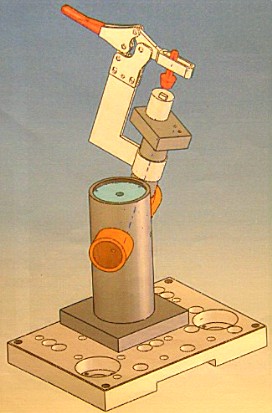

Beispiel Positionier"baum" |
|
|

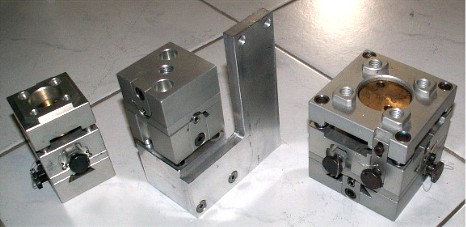

3-Wege-Verstelleinheiten |

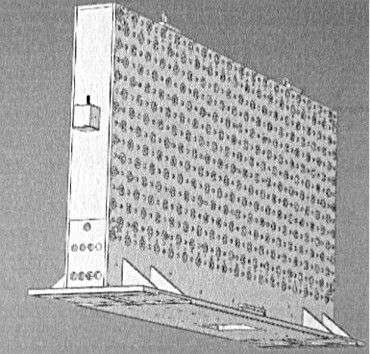

Grundplatte |
|
|
|
Spannvorrichtung |
Bezeichnung
|
Technische Daten |
Gerätetyp |
modulares
Positioniersystem |
Spannbereich |
beliebig,
abhängig vom Werkstück |
Rohrdurchmesser |
50 - 150
mm |
Rohrlänge |
100 -
1000 mm |
Tragkraft(Belastung)
|
max 200
kg je Positionier"baum" |
Systemausstattung |
Grundplatte,
Tragrohre, Kupplungen mit Gelenken,
Verstelleinheiten,
Klemmvorrichtung |
Einsatzbereich |
Meßvorrichtungen,
Schweißvorrichtungen,
Biegevorrichtungen,
Sondermaschinenbau, u.v.a. |
|
|
|
|
|
|
Werkstück-Spannsystem |
|
Das
Positionieren und Spannen von Werkstücken oder
Vorrichtungen in Sekunden mit extrem
Wiederholgenauigkeit ermöglicht das
Nullpunkt-Spannsystem von aps. Mit diesem
Spannsystem können zwei Bauteile, in der Regel
Werkstück und die Aufspannfläche einer
Werkzeugmaschine, exakt und trotzdem schnell
miteinander verbunden und ebensoschnell getrennt
werden. Dieses Nullpunkt-Spannsystem besteht
grundsätzlich aus einem oder mehreren
Spannippeln auf der einen Seite, meistens dem
Werkstück, und der gleichen Zahl von
Spannbuchsen auf der Werkzeugmaschinenseite.
In der Buchse sind am Bohrungsumfang auf einem
trichterförmigen Ring Kugeln verteilt, die durch
Federkraft in die Spann- bzw. Führungsrille
Spannippels gedrückt werden. Dadurch wird der
Spannippel zentrisch in die Buchse gezogen bis
das Werkstück auf der Buchsenplanfläche
anliegt. Zum Lösen wird die Feder der Buchse
hydraulisch oder pneumatisch mit Druck
beaufschlagt und die Kugeln geben den Spannippel
frei. Das Werkstück kann entnommen werden. Je
nach Ausführung der Spannbuchse beträgt die
Haltekraft eines Nullpunkt- Spannsystemes 13 bis
105 kN. Die Größe und Anzahl der Spannpunkte
für eine Spannaufgabe wird entsprechend der
benötigten Kräfte gwählt.
Die Spannmodule sind aus Edelstahl gefertigt.
Einsatzmöglichkeiten sind überall dort, wo zwei
Konstruktionsteile genau und lösbar miteinander
verbunden werden müssen, wie z.B. in der
spanenden Fertigung, bei Handlingsystemen,
Meßtischen und -vorrichtungen usw..
|
|
|
|
|
|
Querschnitt
Spannbuchse mit Spannippel |
|
|
|
Spannvorrichtung |
Bezeichnung
|
Technische Daten |
Gerätetyp |
Nullpunkt-Spannsystem |
Einbau-Durchmesser |
80 / 110
/ 140 mm |
Einzugskraft |
1,5 - 40
kN |
Positioniergenauigkeit |
<
0,005 mm |
Spannzyklen |
mini.
150.000 |
Haltekraft |
13 - 105
kN |
Systemausstattung |
Bausatz
Buchse-Nippel,
Einbau-Spannmodul,
Aufsatz-Spannmodul,
hydraulische oder pneumatische
Entriegelung |
Einsatzbereich |
Werkstückeinzelspannung,
Spanntürme, -würfel, -palletten u.a.,
Handlingsysteme, allgemeiner
Maschinenbau,... |
|

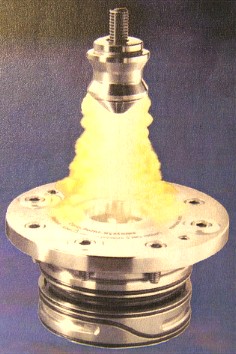

Spannbuchse
Nullpunkt-Spannsystem |
|
|
|
|
|
Beispiele:
Spannturm mit Spannbuchsen |
Werkstückspannung
auf DIN-Pallette |
|
