Profilbiegen
|
Ring- oder Profilbiegemaschinen sind
ideale Umformaschinen für kreis- bzw.
bogenförmige Biege-
aufgaben bei Stabmaterial. Kern der Maschinen
sind drei Rollen. Die Rollen sind symetrisch oder
asymetrisch angeordnet. Durch ihr Position
bestimmen sie drei Kontaktlinien am zu biegenden
Stabmaterial. Zwei Rollen stehen am Außen-,
eine, die obere Rolle, am Innendurchmesser.
Die unteren Rollen werden linear verstellt und
bestimmen dadurch den Biegeradius. Je nach
Einsatz
werden zwei oder alle drei Rollen angetrieben.
Der kleineste Biegeradius wird durch den
Durchmesser der obere Rolle, bzw. der
Maschinenleistung
bestimmt. Der max. Biegeradius ist unendlich,
d.h. mit der Profilbiegemaschine kann auch Stab-
material im Durchlauf gerichtet werden.
Jeder beliebige Querschnitt bei dem Stabmaterial,
ob Rohr, Vollmaterial, beliebige Profile, Blech-
streifen, kann gebogen werden. Jedes Metall kann
verformt werden.
Mit verschiedenen Zusatzeinrichtungen und
CNC-Steuerung können von Bogensegmenten bis zu
Wendeln mit beliebiger Steigung kann jede runde
Form gebogen werden. |
|
|
|
|
|

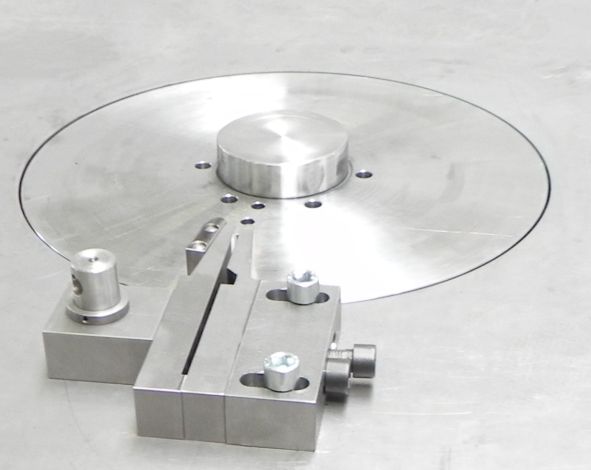

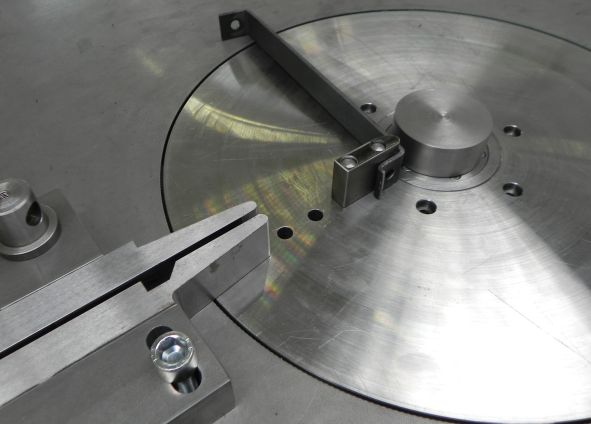

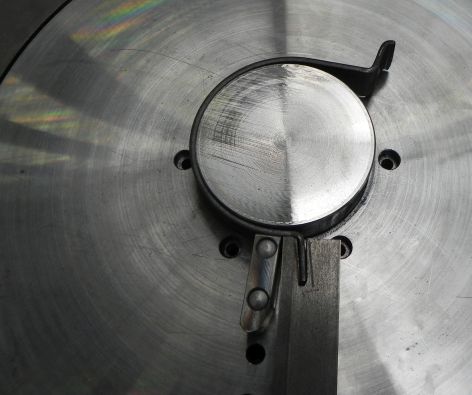

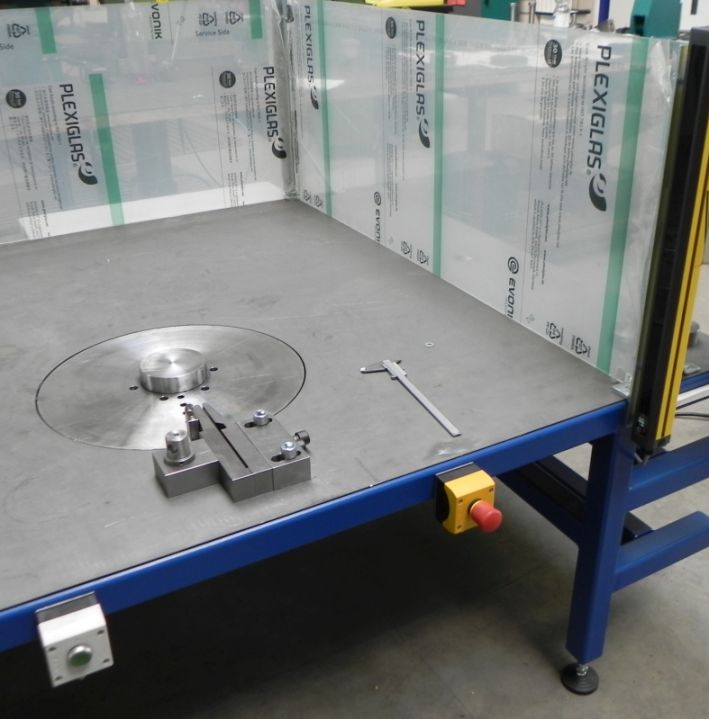

Profil- und
Ringbiegemaschine |
Bezeichnung |
Technische Daten |
max.Materialquerschnitt
Stahl, (Beispiele) |
Rohr |
30 x 1,5 mm |
Rundstab |
28 mm |
Flacheisen |
30 x 3 mm |
4-Kantrohr |
40x20x3 mm |
U-Profil |
50x25x2 mm |
|
Biegescheibendurchmesser: |
20 - 300
mm |
Antriebsleistung |
10 kW |
Maschinenausstattung |
elektrischer
Biegescheibennantrieb,
NC-steuerung |
Einsatzbereich |
Werkstatt,
Serienfertigung |
|

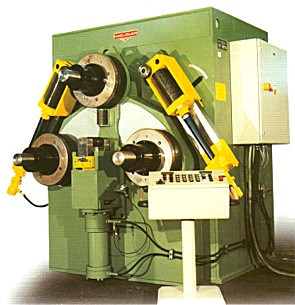

Profilbiegemaschine |
|
|
|
|
|
|
|
|
HAEUSLER
Profilbiegemaschine HPR 65 |
Bezeichnung |
Technische Daten |
max.Materialquerschnitt
Stahl, (Beispiele) |
Rohr |
127 x 5,6mm |
Rundstab |
80 mm |
Flacheisen |
120 x 25 mm |
4-Kantrohr |
120x60x6 mm |
U-Profil |
UPN 120 |
T-Profil |
120x120x12mm |
|
mini. Biegeradius |
500 mm |
Widerstandsmoment |
50 - 65
cm³ |
Maschinenausstattung |
hydraulischer
Rollenantrieb,
drei antriebene Rollen,
verstellbare Seitenführung;
digitale Rollenposiitonsanzeige
optional CNC-Steuerung
|
Einsatzbereich |
Biegen
von sämtlichen handelsüb-
lichen Profilen wie U-, I-, T-, Winkel-,
Flach-, Rundprofile,
Profilieren, Wendelbiegen, Reifen und
Felgen biegen, u.v.m. |
|
|
|
|
HAEUSLER
Profilbiegemaschine HPR 330 |
Bezeichnung |
Technische Daten |
max.Materialquerschnitt
Stahl, (Beispiele) |
Rohr |
219,1 x 7,1
mm |
Rundstab |
125 mm |
Flacheisen |
200 x 30mm |
4-Kantrohr |
180x180x10mm |
U-Profil |
UPN 200 |
T-Profil |
160x160x19mm |
|
mini. Biegeradius |
600 mm |
Widerstandsmoment |
200 - 330
cm³ |
Maschinenausstattung |
hydraulischer
Rollenantrieb,
drei antriebene Rollen,
verstellbare Seitenführung;
digitale Rollenposiitonsanzeige
optional CNC-Steuerung
|
Einsatzbereich |
Maschinenbau |
|
|
|
|
HAEUSLER
Profilbiegemaschine HPR 1700 |
Bezeichnung |
Technische Daten |
max.Materialquerschnitt
Stahl, (Beispiele) |
Rohr |
406x12,5 mm |
Rundstab |
230 mm |
Flacheisen |
300 x 80mm |
4-Kantrohr |
300x300x13mm |
U-Profil |
UPN 400 |
T-Profil |
200x200x28mm |
|
mini. Biegeradius |
900 mm |
Widerstandsmoment |
1100 -
1700 cm³ |
Maschinenausstattung |
hydraulischer
Rollenantrieb,
drei antriebene Rollen,
verstellbare Seitenführung;
digitale Rollenposiitonsanzeige
optional CNC-Steuerung
|
Einsatzbereich |
Maschinenbau |
|
|
|
|
HAEUSLER
Träger- und Rohrbiegemaschine
BB 2,5/180 |
Bezeichnung |
Technische Daten |
max.Materialquerschnitt
Stahl, (Beispiele) |
Rohr |
400 mm |
Flacheisen |
250 x 170
mm |
U-Profil |
UPN 400 |
Doppel-T-Profil |
IPE 500,
HEM 280 |
|
mini. Biegeradius |
2800 mm |
Widerstandsmoment |
2500 cm³ |
Maschinenausstattung |
hydraulischer
Rollenantrieb,
drei antriebene Rollen,
verstellbare Seitenführung;
digitale Rollenposiitonsanzeige
optional CNC-Steuerung
|
Einsatzbereich |
Biegen
von handelsüblichen Profilen wie U-, I-,
T-, Winkel-, Flachprofile,
Rohr u.a. |
|
|
|
|
HAEUSLER
Träger- und Rohrbiegemaschine
BB 14/550 |
Bezeichnung |
Technische Daten |
max.Materialquerschnitt
Stahl, (Beispiele) |
Rohr |
508 mm |
Flacheisen |
400 x 300
mm |
U-Profil |
UPN 400 |
Doppel-T-Profil |
IPE 600,
HEM 1000 |
|
mini. Biegeradius |
7000 mm |
Widerstandsmoment |
14.000
cm³ |
Maschinenausstattung |
hydraulischer
Rollenantrieb,
drei antriebene Rollen,
verstellbare Seitenführung;
digitale Rollenposiitonsanzeige
optional CNC-Steuerung
|
Einsatzbereich |
Biegen
von handelsüblichen Profilen wie U-, I-,
T-, Winkel-, Flachprofile,
Rohr u.a. |
|
|
