Beim Schneiden von Blech mit thermischen oder mechanischen Schneidverfahren wie Brenn-, Plasma-, Laserschneiden Stanzen und Nibbeln ergeben sich Ebenheitsabweichungen durch Auf- brechen der Eigenspannungsunterschiede der Blechplatinen oder durch Einbringen neuer Spannungen durch das Schneidverfahren. Diese bei der Herstellung der Blechteile entstehenden Unebenheiten in Form von Wellen, Krümmungen, Verdrehungen können deren Funktionalität in den nachfolgenden Fertigungsschritten oder des fertigen Werkstückes beeinträchtigen.
Beim Richtwalzen wird das Blechteil zwischen zwei übereinanderliegenden Reihen von Walzen ge-
schoben. Durch den Druck, den die Walzen auf das Werkstück ausüben wird dieses abwechselnd
gestaucht und gedehnt. Durch diesen plastisch-elastischen Wechselbiegevorgang, der mit zur Aus-
laufseite abnehmenden Druck erfolgt, wird das Blechteil nicht nur eben, sondern die Restspannung
auch verringert und gleichmäßig verteilt.
Der Richtdruck wird bei den Walzenrichtmaschinen von HRC hydraulisch mit einer Richtdruck- und
Vorschubautomatik erreicht. Wobei die Richtdruckautomatik ein konstantes Richtspaltprofil, auch
unter extremer Belastung, garantiert.
Die Einstellung des Richtspaltes und damit des Richtdruckes erfolgt bei anderen Walzenrichtma-
schinen mechanisch. Teilerichtanlagen für das Feinwalzen haben 19 und 23 Richtwalzen an. Die
Zustellung des Richtdruckes erfolgt elektor-motorisch.
Eingesetzt werden kann das Walzenrichten bei Werkstoffen, bei denen Biegevorgänge keinen nega-
tiven Einfluß auf das Werkstück haben. Das sind alle Stähle und NE-Metalle. Das Band- und Teile-
richten wird dem Biegen zugeordnet. Deshalb kann man sagen: alles was man biegen kann, kann
auch gerichtet werden.
Der Einsatzbereich elektro-motorischer Walzenrichtmaschinen liegt bei Feinblechen mit einer
Blechstärke ab 0,05 mm, bis max 8,0 mm und max. Arbeitsbreite bis ca. 600 mm.
Die hydraulischen Walzenrichtmaschinen wie z.B. der Firma HRC werden eingesetzt ab einer
Blechstärke von 0,3 mm bis max. 20 mm. Die max. Arbeitsbreite beträgt 2000 mm.

Das Walzrichten von Blechwerkstücken bedeutet für die Fertigung
Kostensenkung duch Material- und Zeiteinsparung!
Begründung:
- Erhöhung der Funktionsgenauigkeit (Paßgenauigkeit) der Werkstücke bei Handling und
Bearbeitung
- Sicherung der Festigkeit von Schweißverbindungen und Verringerung der Schweißnahtkosten
- Verringerung der Biegewinkelfehler beim Biegen mit Abkantpressen
- Verkleinerung von Bearbeitungszugaben für nachfolgende spanende Bearbeitung
- Reduzierung von Ausschußteilen
- Beseitigung von Unebenheiten aus optischen Gründen
- Standzeiterhöhung und damit Reduzierung der Kosten von Stanz- und Biegewerkzeugen
und damit
- zufriedene Mitarbeiter durch ruhiges, kontinuierliches und entspanntes Arbeiten (unbezahlbar!)
Liste Gebrauchmaschinen

Präzisionsrichtmaschinen
/ 19 Richtwalzen - Durchmesser 12 / 16 mm
Maschinentyp
Arbeitsbreite 160 mm 160 mm 250 mm 350 mm
Blechdicke 0,1-1,5 mm 0,2-2,0 mm 0,2-2,0 mm 0,2-2,0 mm
max. Richtleistung 1,5x160mm 2,0x160mm 1,2x250mm 0,8x350mm

Maschinentyp
Arbeitsbreite 200 mm 350 mm 450 mm
Blechdicke 0,3-3,0mm 0,3-3,0mm 0,3-3,0mm
max. Richtleistung 3,0x200mm 1,7x350mm 1,3x450mm

Maschinentyp
Arbeitsbreite 250 mm 350 mm 450 mm
Blechdicke 0,5-4,0 mm 0,5-4,0 mm 0,5-4,0 mm
max. Richtleistung 4,0x250mm 2,9x350mm 2,3x450mm

Maschinen-
ausstattung 		- hydraulischer Walzenantrieb,
- automatische Werkstück-Zu- und Abführung,
- Walzenstuhlzustellung manuell oder motorisch
Präzisionsrichtmaschine WM/19/250/16

Präzisionsrichtmaschinen
19 Richtwalzen - Durchmesser 6 / 9 / 12 / 18 mm
Maschinentyp
Arbeitsbreite 85 mm 120 mm 150 mm 120 mm
Blechdicke 0,05-1,0mm 0,07-1,5mm 0,1-1,5mm 0,15-3,0mm
max. Richtleistung 0,4x85 mm 0,8x120mm 1,0x150mm 1,5x120mm

Maschinentyp WM/19/220/18 WM/19/120/24 WM/19/260/24
Arbeitsbreite 220 mm 120 mm 260 mm
Blechdicke 0,15-3,0mm 0,2-4,0 mm 0,2-4,0 mm
max. Richtleistung 2,0x220mm 2,0x120mm 1,7x260mm

Maschinen-
ausstattung 		- elektromotorischer Walzenantrieb,
- automatische Werkstück-Zu- und Abführung,
- Walzenstuhlzustellung manuell oder motorisch
Präzisionsrichtmaschine WM/19/85/6

Präzisionsrichtmaschinen
23 Richtwalzen - Durchmesser 30 / 45 mm
Maschinentyp
Arbeitsbreite 350 mm 630 mm 350 mm 630 mm
Blechdicke 0,3-6,0mm 0,3-6,0 mm 0,5-8,0 mm 0,5-8,0 mm
max. Richtleistung 5,0x350mm 4,0x630mm 8,0x350mm 7,0x630mm

Maschinen- ausstattung - - elektromotorischer Walzenantrieb,
- automatische Werkstück-Zu- und Abführung,
- Walzenstuhlzustellung manuell oder motorisch
- Höhenverstellung der einzelner Stützrollen im
..unterem Walzenstuhl (bei Breite 630mm)
Präzisionsrichtmaschine WM/23/350/30

Beispiele:Werkstücke Elektrogerätebau Beispiele: Werkstücke Fahrzeugbau

Walzensrichtmaschinen
System Hämmerle / 19 Richtwalzen - Durchmesser 30 mm
Maschinentyp HRC 30/450 CNC HRC 30/750 CNC HRC 30/1250 CNC
Arbeitsbreite 450 mm 750 mm 1250 mm
Blechdicke 0,3 - 7,0 mm
Teilelänge mini. ca. 60 mm
max. Richtleistung 7,0 x 300 mm

Maschinen- ausstattung - elektrohydraulischer Walzenantrieb
- hydraulische Richtdruckautomatik
- hydraulische Vorschubautomatik
- automatische Werkstückzu- und Abführung
- Reversierbetrieb
- CNC-Steuerung
- CLEARMAT-Walzenreinigung

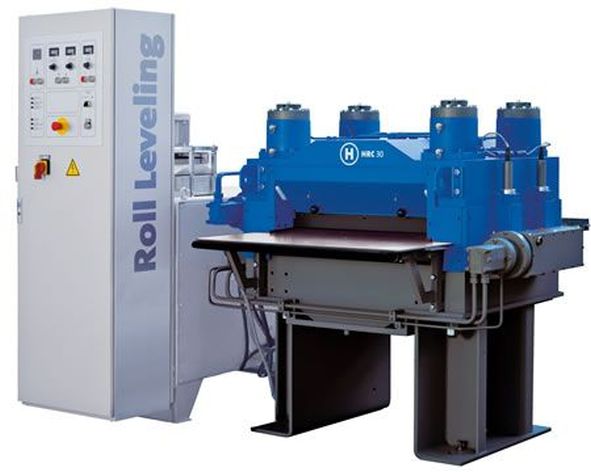

HRC Walzenrichtmaschine HRC 30/750 CNC

Beispiele: Werkstücke Flugzeugbau Beispiele: Werkzeuge

Walzensrichtmaschinen
System Hämmerle / 19 Richtwalzen - Durchmesser 50 mm
Maschinentyp HRC 50/750 CNC HRC 50/1250 CNC HRC 50/1600 CNC
Arbeitsbreite 750 mm 1250 mm 1600 mm
Blechdicke 0,5 - 12 mmmm
Teilelänge mini. ca. 100 mm
max. Richtleistung 12 x 430 mm

Maschinen- ausstattung - elektrohydraulischer Walzenantrieb
- hydraulische Richtdruckautomatik
- hydraulische Vorschubautomatik
- automatische Werkstückzu- und Abführung
- Reversierbetrieb
- CNC-Steuerung
- CLEARMAT-Walzenreinigung

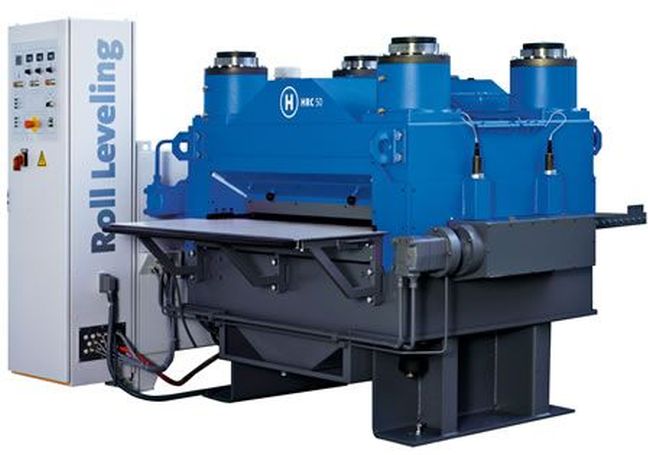

HRC Walzenrichtmaschine HRC 50/750 CNC

Beispiele: Halbzeuge Beispiele: Werkzeuge Maschinenbau

Walzensrichtmaschinen
System Hämmerle / 19 Richtwalzen - Durchmesser 80 mm
Maschinentyp HRC 80/750 CNC HRC 80/1250 CNC HRC 80/2000 CNC
Arbeitsbreite 750 mm 1250 mm 2000 mm
Blechdicke 0,8 - 20 mmm
Teilelänge mini. ca. 160 mm
max. Richtleistung 20 x 780 mm

Maschinen- ausstattung - elektrohydraulischer Walzenantrieb
- hydraulische Richtdruckautomatik
- hydraulische Vorschubautomatik
- automatische Werkstückzu- und Abführung
- Reversierbetrieb
- CNC-Steuerung
- CLEARMAT-Walzenreinigung

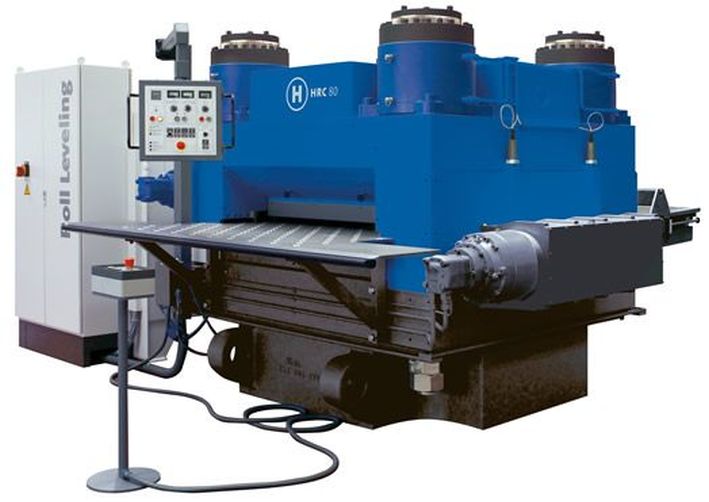

Walzenrichtmaschine 80/750 CNC
